Laporan Akhir Percobaan 1

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Komponen

2. Rangkaian Simulasi

3. Flowchart

4. Listing Program

5. Video

6. Kondisi

7. Link Download

1. Komponen [back]

• LED

LED dapat kita definisikan sebagai suatu komponen elektronika yang terbuat dari bahan semikonduktor dan dapat memancarkan cahaya apabila arus listrik melewatinya.

Led (Ligth-Emitting Diode) memiliki fungsi utama dalam dunia elektronika sebagai indikator atau sinyal indikator atau lampu indikator.

• Resistor

Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkain elektronika.

• Arduino Uno

Arduino Uno adalah board mikrokontroler berbasis ATmega328 (datasheet). Memiliki 14 pin input dari output digital  dimana 6 pin input tersebut dapat digunakan sebagai output PWM dan 6 pin input analog, 16 MHz osilator kristal, koneksi USB, jack power, ICSP header, dan tombol reset. Untuk mendukung mikrokontroler agar dapat digunakan, cukup hanya menghubungkan Board Arduino Uno ke komputer dengan menggunakan kabel USB atau listrik dengan AC yang-ke adaptor-DC atau baterai untuk menjalankannya.

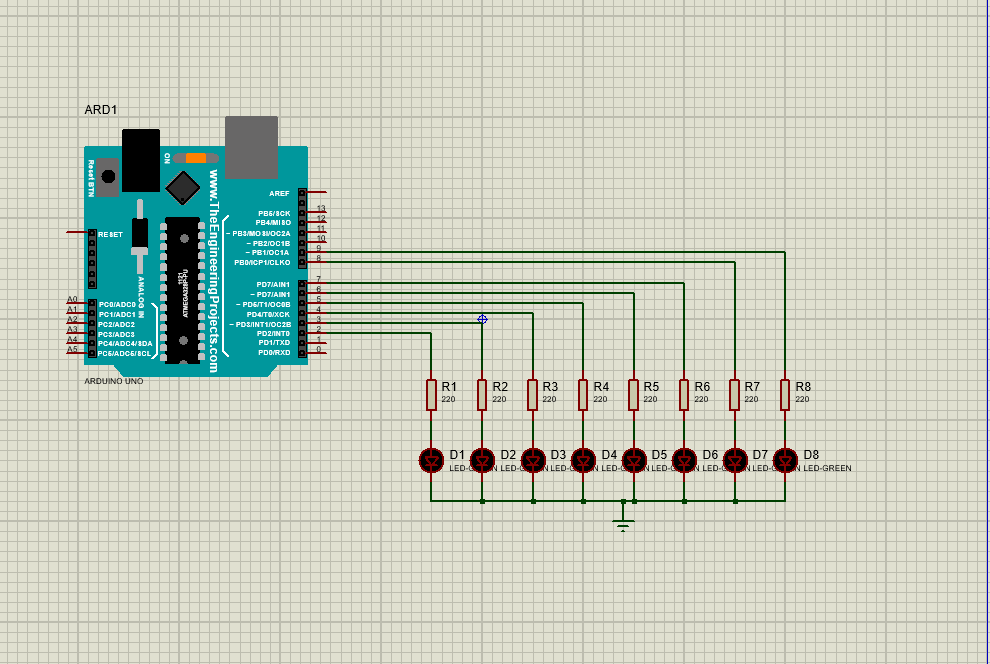

2. Rangkaian Simulasi [back]

3. Flowchart [back]

4. Listing Program [back]

int led []={2,3,4,5,6,7,8,9}; //Deklarasi pin yang akan digunakan adalah pin 2-9

void setup() {  //Semua kode dalam fungsi ini hanya dibaca sekali

for (int i=0;i<=8;i++)   //Perulangan dari 0 hingga kecil sama dengan 8, nilai di increment atau ditambah satu

{

  pinMode(led[i],OUTPUT);   //Menyatakan pin yang dihubungkan ke LED berfungsi sebagai OUTPUT

}

}

void loop() {   //Semua kode di dalam fungsi ini akan dilakukan perulangan/looping

for(int hidup=0;hidup<=8;hidup++)  //Perulangan dari 0 hingga kecil sama dengan 8 untuk menghidupkan LED

{

  digitalWrite(led[hidup],HIGH);   //LED diberi logika 1 sehingga LED menyala (aktif high)

delay (100); //Jarak antar LED untuk hidup adalah 100 ms

}

delay(100);   //Jarak watu 100 ms untuk melakukan perulangan atau looping atau LED hidup selama 100 ms

for(int mati=0;mati<=8;mati++)  //Perulangan dari 0 hingga kecil sama dengan 8 untuk mematikan LED

{

  digitalWrite(led[mati],LOW);  //LED diberi logika 0 sehingga LED mati (aktif low)

}

delay(100);  //Jarak waktu 300 ms untuk melakukan perulangan atau looping atau LED mati selama 100 ms

}

5. Video [back]

6. Kondisi [back]

Percobaan 1

1.        Pada listing program apa yang terjadi jika delay diubah dari 100 menjadi 1000!

Jawab: Jika delay diubah dari 100 menjadi 1000 maka interval LED hidup berubah dari 100 ms menjadi 1000 ms, atau  antar LED hidup dengan interval 1 sekon. Setelah keseluruhan LED hidup, LED akan mati dengan interval 1 sekon.

2.        Pada rangkaian percobaan 1, apa yang terjadi jika nilai resistor diubah dari 220 ohm menjadi 330 ohm!

Jawab: Saat nilai resistor diubah menjadi 330 ohm, tidak terjadi perubahan pada jalannya rangkaian. LED masih tetap menyala dengan intensitas cahaya yang kurang lebih sama dengan penggunaan resistor 220 ohm.

7. Link Download [back]

HTML - Download

Simulasi Proteus - Download

Listing Program - Download

Video - Download
